LCM-D/G型長袋離線脈沖除塵器是根據冶金、建材、電力、化工、碳黑、瀝青混凝土攪拌、鍋爐等行業的粉塵特點,綜合分室反吹和脈沖噴吹清灰技術的優點,專門推出的一款處理風量大、清灰效果好、除塵效率高、占地面積小、排放濃度低、運行可靠、維護方便的大型除塵設備。

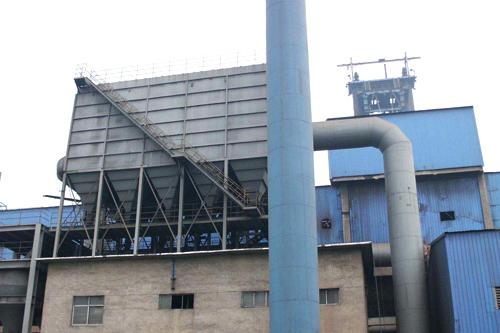

LCM-D/G型長袋離線脈沖除塵器現已廣泛應用于煙塵治理和物料回收,合作客戶遍布100多個省市及地區,比如,LCM-D/G型長袋離線脈沖除塵器用于金屬鎂廠回轉窯、原料車間等環境,除塵效率高百分之九十五。
LCM-D/G型長袋離線脈沖除塵器主要由上箱體、中箱體、灰斗、進風均流管、支架、濾袋及噴吹裝置、卸灰裝置等組成,含塵空氣從除塵器的進風均流管進入各分室灰斗,并在灰斗導流裝置的導流下,大顆粒塵被分離,直接落入灰斗,而較細粉塵均勻地進入中部箱體被吸附在濾袋表面,干凈空氣通過進入上箱體,并經各離線閥和排風管排入大氣。隨著過濾工況的進行,濾袋上的粉塵越積越多,當設備阻力達到限定阻力值(一般設定為1500Pa)時,由清灰裝置按差壓設定值自動關閉一室離線閥后,按設定程序打開電磁脈沖閥,進行停風噴吹,利用壓縮空氣瞬間噴吹濾袋內壓力劇增,將濾袋上的粉塵進行抖落至灰斗中,由排灰閥排出。
為避免用戶使用過程中因密封不嚴引起意外發生,LCM-D/G型長袋離線脈沖除塵器的箱體采用了氣密性設計,檢查門選用優良的密封材料,制作過程中以煤油檢漏,漏風率低。分室停風脈沖噴吹清灰方式克服了分室反吹清灰強度較低,脈沖噴吹清灰與粉塵過濾同時進行的缺點,經十余年多次技術升級,現具備以下幾個特點:
1、處理氣量大:適用于各種粉塵特性煙氣,大處理量可達到110×1000m3/h。
2、除塵效率高:對凈化含塵濃度<60g/Nm3的氣體,除塵效率可達99.5-99.8。
3、清灰能力強:采用脈沖噴吹清灰,對凈化含塵濃度高和含濕度量大的氣體,仍有很好的清灰效果。
4、占地面積?。簽V袋長度為6米,占地面積比常規脈沖和反吹風袋式除塵器小,鋼耗少,節省成本。
5、控制技術先進:采用先進的可編程序控制器,具有在線清灰、離線清灰、定壓差清灰、定時清灰四種任選功能。
6、操作維修方便:濾袋袋口采用了彈性漲圈,可直接嵌在花板上,密封性好、拆裝方便,大大改善了工作人員的勞動強度。
LCM-D/G型長袋離線脈沖除塵器主要結構特點
1、具有先進的薄板型提升閥,離線三狀態清灰機構,技術先進,工作可靠。
2、設計合理的進風均流管和灰斗導流技術解決了一般布袋除塵器常產生下料不暢和各分室氣流不均勻的現象。
3、設計了特殊大儲量的氣包,既可滿足用戶提供的高壓(G型)氣源時使用,亦可滿足低壓(D型)氣源時使用。
4、濾袋上端采用彈簧漲圈型式,不但密封性能好,而且在維修更換布袋時快捷簡單,實現機外換袋。
5、在袋籠的結構設計上可按不同工況有多種結構型式(八角型、圓型等)的選擇,對袋籠的制造有嚴格的要求,本公司的袋籠是在引進國外技術合作生產的自動生產線上加工,其各項指標較行業標準提高百分之五十左右。
6、袋籠標準長度為6m,如用戶場地有限,還可根據需要增長1-2m從而在處理相同風量時,該設備較其它反吹風除塵器和常規脈沖除塵器占地面積小,設備重量亦能減少40百分之四十左右。
7、電磁脈沖閥采用進口件,其易損件膜片的使用壽命大于100萬次。
8、長袋離線脈沖除塵器控制可采用先進的程控器,具有差壓、定時、手動三種控制方式,對除塵器離線閥、脈沖閥、卸灰閥等實現系統編程控制,如有要求并可對本體上的傳感元件如溫度、料位等進行輔助報警控制。
LCM-D、G型長袋離線脈沖除塵器技術參數:
項目規格 | 1850 | 2300 | 2800 | 3700 | 4600 | 5500 | 6500 | 1850×2 | 2300×2 | 2800×2 | 3700×2 | 4600×2 |
過濾面積m2 | 1850 | 2300 | 2800 | 3700 | 4600 | 5500 | 6500 | 3700 | 4600 | 5600 | 7400 | 9200 |
處理風量萬m3/h | 16.2 | 20.7 | 25.2 | 33.3 | 41.4 | 49.5 | 58.5 | 33.3 | 41.4 | 50.4 | 66.6 | 82.8 |
濾袋數量(條) | 616 | 770 | 924 | 1232 | 1540 | 1848 | 2156 | 1232 | 1540 | 1848 | 2464 | 3080 |
濾袋規格mm | Φ160×6050 | |||||||||||
清灰方式 | 離線清灰 | |||||||||||
離線分室數(個) | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 8 | 10 | 12 | 16 | 20 |
除塵器漏風率 | ≤2 | |||||||||||
入口濃度mg/m3 | ≤20g/m3 | |||||||||||
排放濃度mg/m3 | 50-100mg/m3 | |||||||||||
脈沖閥數量(個) | 44 | 55 | 66 | 88 | 110 | 132 | 154 | 88 | 110 | 132 | 176 | 220 |
重量T | 74 | 93 | 112 | 147 | 177 | 212 | 252 | 142 | 179 | 216 | 286 | 346 |
外型尺寸mm | 11500 ×5500 ×13800 | 13800 ×5500 ×13800 | 16560 ×5500 ×13800 | 22080 ×5500 ×13800 | 27600 ×5500 ×13800 | 33120 ×5500 ×13800 | 38640 ×5500 ×13800 | 11500 ×10300 ×13800 | 13800 ×10300 ×13800 | 16560 ×10300 ×13800 | 22080 ×10300 ×13800 | 27600 ×10300 ×13800 |
項目規格 | 5500×2 | 6500×2 | 7400×2 | 410 | 460 | 600 | 680 | 820 | 925 | 1100 | 1200 | 1350 |
過濾面積m2 | 11000 | 13000 | 14800 | 410 | 460 | 600 | 680 | 820 | 925 | 1100 | 1200 | 1350 |
處理風量萬m3/h | 99 | 117 | 133.2 | 3.69 | 4.14 | 5.4 | 6.12 | 7.38 | 8.64 | 9.9 | 10.8 | 12.6 |
濾袋數量(條) | 3696 | 4312 | 4928 | 252 | 280 | 378 | 280 | 336 | 378 | 462 | 504 | 560 |
濾袋規格mm | Φ160×6050 Φ130×4050 Φ160×6050 | |||||||||||
清灰方式 | 離線清灰在線清灰 | |||||||||||
離線分室數(個) | 24 | 28 | 32 | |||||||||
除塵器漏風率 | ≤2 | |||||||||||
入口濃度mg/m3 | ≤20g/m3 | |||||||||||
排放濃度mg/m3 | 50-100mg/m3 | |||||||||||
脈沖閥數量(個) | 264 | 308 | 352 | 18 | 20 | 27 | 20 | 24 | 27 | 33 | 36 | 40 |
重量T | 74 | 93 | 112 | 147 | 177 | 212 | 252 | 142 | 179 | 216 | 286 | 346 |
外型尺寸mm | 13120 ×10900 ×13800 | 38640 ×10900 ×13800 | 41400 ×10900 ×13800 | 4600 ×6400 ×13800 | 5000 ×6500 ×9750 | 6700 ×6600 ×9750 | 5020 ×6700 ×11750 | 6070 ×6850 ×11750 | 6700 ×6950 ×11750 | 7960 ×7125 ×11750 | 8800 ×7250 ×11750 | 9640 ×7400 ×11750 |
